一、适用范围
本设备适用于制药、食品、化工等行业对料液的浓缩,并且可作为回收酒精和简单的回流提取之用。设备与物料接触部分均采用不锈钢制造,具有良好的耐腐蚀性能,符合GMP标准。
二、设备组成

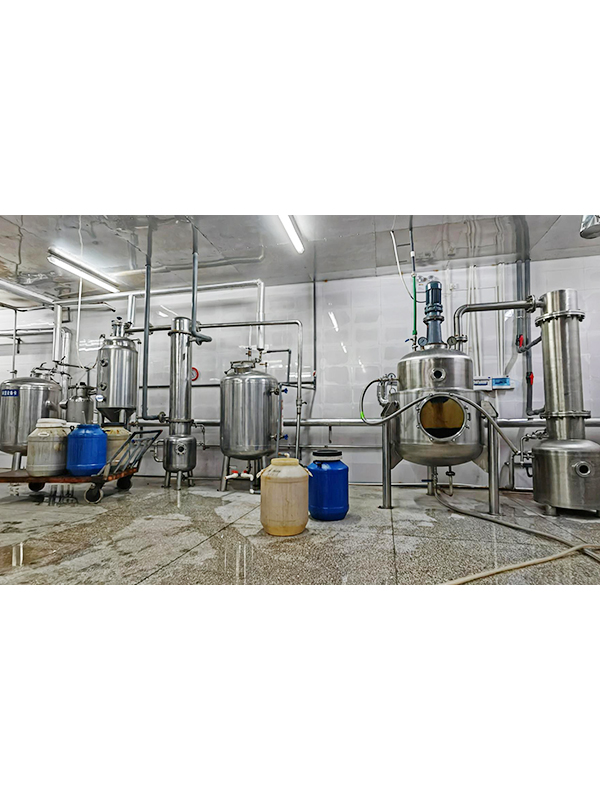

本设备主要由浓缩罐主体、汽液分离器、冷凝器、回收液贮罐等部件组成。
三、主要特点
1.采用真空减压浓缩,浓缩比重可达到1.4以上,且不会破坏热敏性物料的有效成份。
2.针对特别粘稠的物料,可配置搅拌器以及翻转出料。
四、技术参数
参数/型号 |
ZN50 |
ZN100 |
ZN200 |
ZN300 |
ZN500 |
ZN700 |
ZN1000 |
ZN2000 |
蒸发能力(Kg/h) |
20 |
40 |
60 |
80 |
100 |
130 |
160 |
350 |
蒸汽压力(Mpa) |
0.09 |
|||||||
加热面积(m²) |
0.4 |
0.8 |
1 |
1.3 |
1.5 |
2.0 |
2.5 |
5.5 |
冷凝面积(m²) |
1.2 |
2.5 |
3.6 |
4.5 |
6 |
7.5 |
10 |
21 |
冷却面积(m²) |
0.25 |
0.5 |
0.75 |
1 |
1.25 |
1.5 |
2 |
4 |
受液槽(m3) |
15 |
45 |
60 |
76 |
100 |
125 |
140 |
185 |
耗能(Kg/h) |
23 |
46 |
70 |
92 |
115 |
150 |
185 |
403 |
真空度(Mpa) |
0.08 |
|||||||
设备重量(Kg) |
410 |
470 |
605 |
715 |
862 |
1015 |
1250 |
2600 |
外型尺寸(m) |
1.2×0.6 |
1.4×0.8 |
1.7×0.8 |
1.8×1.0 |
2.1×1.2 |
2.4×1.3 |
2.4×1.3 |
2.8×1.5 |
注:除表系列规格外,亦可根据客户要求另行设计。 |
